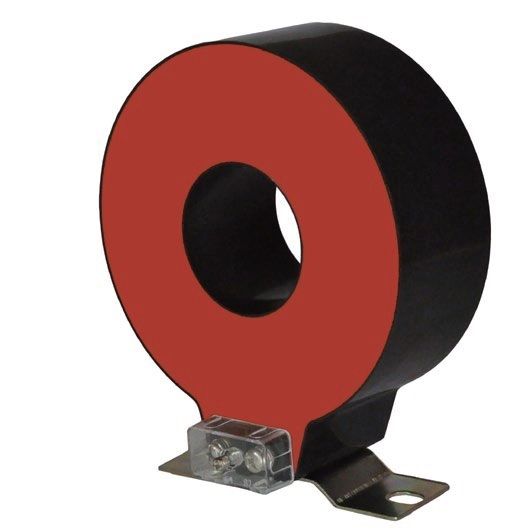

LZCG93010
סדרת משני זרם יצוקים באפוקסי
להתקנה סביב כבלי מתח גבוה מבודדים
משני הזרם בנויים מגרעינים בודדים או כפולים ומשמשים גם למדידה וגם להגנה.
זרם ראשוני : 30-1000A
זרם משני : 1A או 5A
דיוק : 0.5% , 0.2% , % 0.2S
משני הזרם מסופקים עם רגליים להתקנה נוחה בתוך לוחות חשמל.
עומד בתקנים : IEC60044-1; IEC 61869-2; NTC 2205; ANSI C57.13; GB1208-2006
|
Technical parameters |
|
|
Standards |
IEC60044-1; IEC 61869-2; NTC 2205; ANSI C57.13; GB1208-2006 |
|
Rated primary current |
30-1000A |
|
Rated load |
≤30VA |
|
Rated frequency |
50Hz or 60Hz |
|
Rated secondary current |
5A or 1A |
|
Rated short-time thermal current |
40kA, 1S |
|
Rated continuous thermal current |
120%I1n |
|
Secondary winding power-frequency voltage |
3kV, 1min |
|
Instrument security factor |
FS≤10 |
|
Mechanical parameters |
|
|
Dimensions (W×D×H) (mm) |
φ60×φ155×60 |
|
Weight (kg) |
3.6 |
|
Operating conditions |
|
|
Operating temperature |
-35°C to +55°C |
|
Daily average temp |
<+40°C |
|
Storage temperature |
-40°C to +70°C |
|
Altitude |
|
|
Condition |
No existence of severely begrimed, erosive and radioactive gas in the air. Permission of long-term operation under rated current. |
