מפה הנדסת חשמל בע"מ

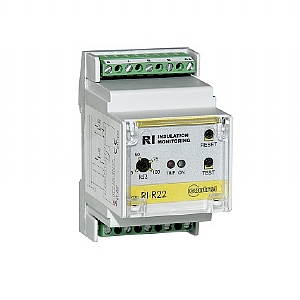

מק"ט: RI-R22

משגוח הבודק בידוד ברשת חשמל צפה 230V,
מיועד לרשת חד פאזית עד 230V

את המשגוח מחברים למדידה בין אפס להארקה במהדקים 9, 4
הוא בודק באופן רציף את התנגדות הבידוד ביניהם, ומתריע כאשר הבידוד יורד מתחת לערך המכוון על ידנו.

ניתן לכוון אותו בין ערכים של 25-100 קילואוהם KΩ בדיוק (המקובל) של10%-/+.

היציאה היא מגע שמחליף בין 6-7-8 (7-8 מגע פתוח).

דגם RI-F22 - דגם זהה לRI-R22 אך עם סף התנגדות קבוע מראש (לדוגמא 25KΩ).

כאשר יש רשתות במתח גבוה יותר כמו 690V, יש להוסיף למשגוח מתאם, ADAPTER ARI-R100 , המאפשר להעלות את המתח ל1000V.

מתח הזנה: שמחברים בין מהדקים 1-3 הוא 230V מהרשת.

מסמכים

Operational continuity When installed in an IT network, the insulation monitoring device continuously controls insulation. In case of first fault, it gives warning about the first fault in order to recover it before the miniature circuit breakers interrupt the power supply
Fault prevention RI gives warning when insulation drops below a set value, preventing greater damages to the network
Greater efficiency Thanks to TRIP and ALARM thresholds the fault can be managed even before it actually occurs, therefore preventing service interruption. In addition, the unit can be tested and reset remotely by means of a pushbutton
360° monitoring RI range controls a wide variety of IT systems, providing protection to photovoltaic installations, industrial installations, supervision systems, data centers and other applications
Cutting maintenance costs and inefficiencies Thanks to a continuous and timely monitoring of the system, scheduled maintenance operations can be reduced together with overhead costs
Immediate installation Quick fixing thanks to 35 mm DIN rail mounting. The front microswitches are preset on the most commonly used settings
